Disyuntor de serie de protección CC

Wenzhou Changjiu Technology Co., Ltd. es un fabricante y proveedor profesional de disyuntores de la serie de protección de CC en China, conocido por su servicio de calidad. Siguiendo la búsqueda de una calidad perfecta de los productos, muchos clientes han satisfecho nuestro disyuntor de la serie de protección de CC. Para garantizar la calidad y las necesidades del cliente, hemos cooperado con grupos energéticos nacionales con una gran capacidad de producción. Examinaremos estrictamente a cada proveedor y enviaremos videos a los clientes para que los vean.

Construcción y característica

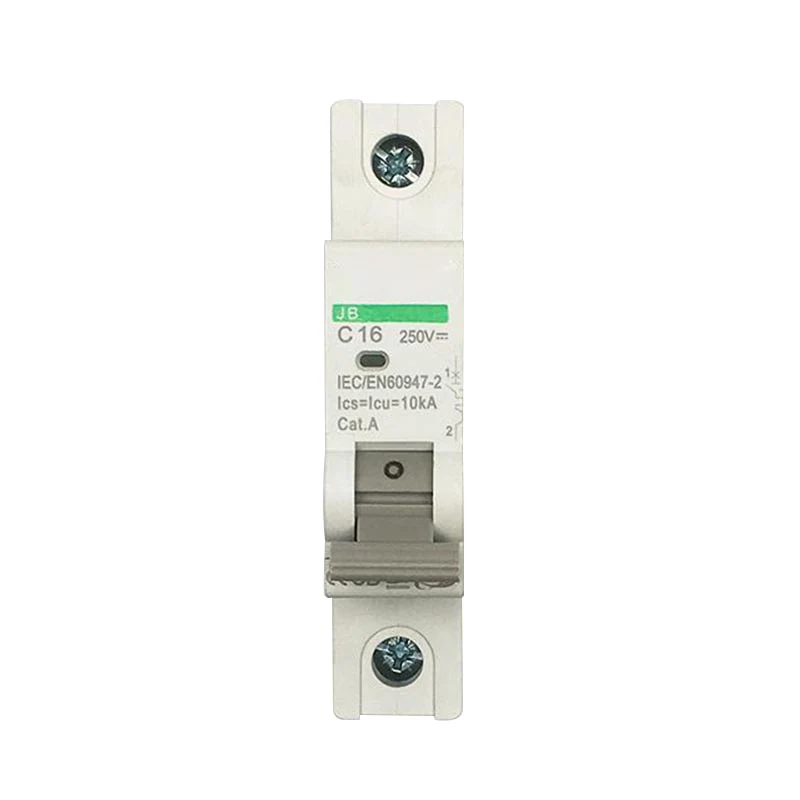

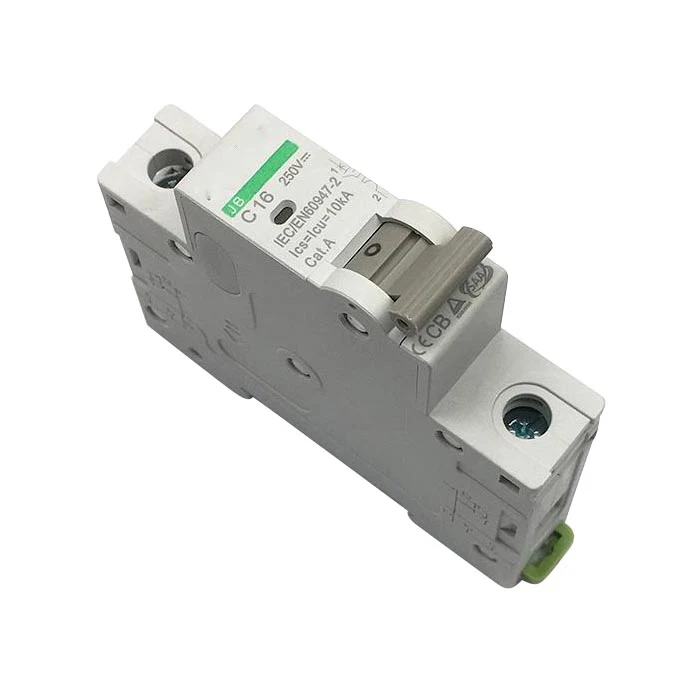

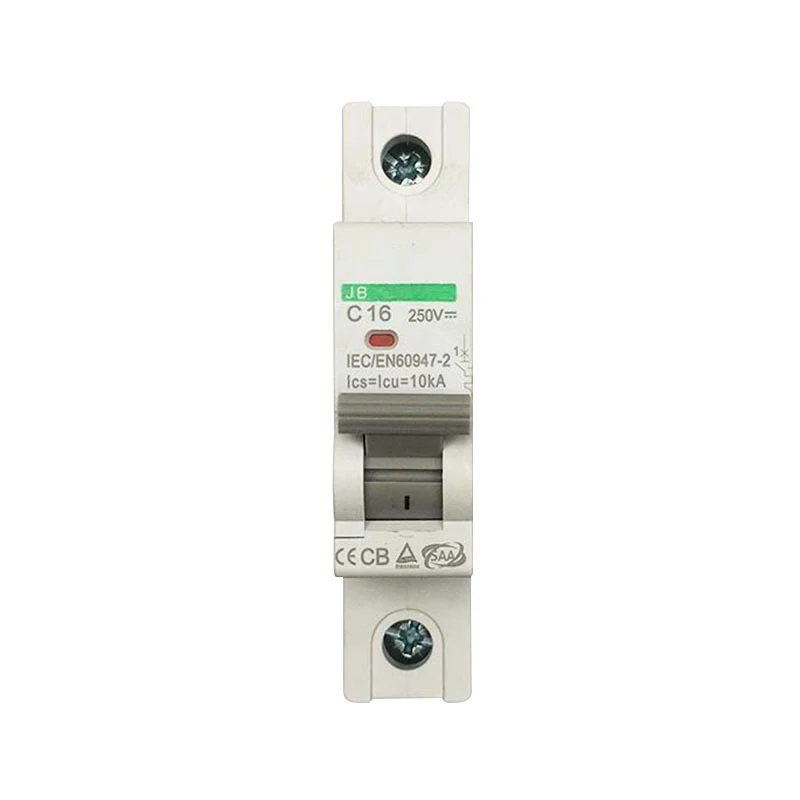

El JB es un disyuntor de CC dedicado a instalaciones fotovoltaicas multicadena. Este disyuntor está diseñado para proteger los cables ubicados entre cada cadena de módulos fotovoltaicos y el inversor fotovoltaico contra sobrecargas y cortocircuitos (ver diagrama de aplicación).

Combinado con un interruptor, el JB se instalará en una caja de protección fotovoltaica de cadena al final de cada cadena de módulos fotovoltaicos.

Se puede bloquear (mediante un dispositivo de candado) en la posición APAGADO como medida de seguridad al retirar el inversor fotovoltaico.

Dado que una corriente de falla puede fluir en dirección inversa a la corriente de operación, el JB puede detectar y proteger contra cualquier corriente bidireccional.

Para garantizar la seguridad de la instalación, es necesario, según los distintos tipos de aplicación, combinar el JB con:

■ un dispositivo de corriente residual en el extremo de CA

■ un detector de paso de fallas (dispositivo de monitoreo de aislamiento) en el extremo de CC

■ un disyuntor de protección de tierra en el extremo de CC

En todos los casos será necesaria una actuación rápida in situ para eliminar la avería (la protección no está garantizada en caso de doble avería).

JB no es sensible a la polaridad: los cables (+) y (-) pueden invertirse sin ningún riesgo.

El JB: se entrega con una barrera interpolar para proporcionar una mayor distancia de aislamiento entre dos conectores adyacentes.

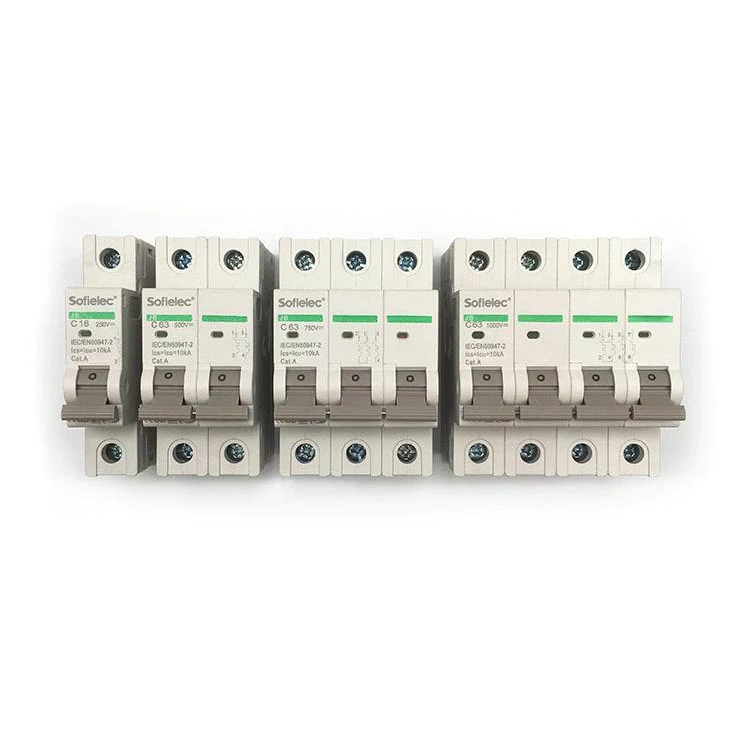

Modelos de significado y clasificación.

Características principales

Curva característica

■ Indicación de posición del contacto: idoneidad para aislamiento según la norma IEC/EN 60947-2.

■ La presencia de la franja verde garantiza la apertura física de los contactos y permite realizar operaciones en el circuito aguas abajo con total seguridad.

■ Mayor vida útil del producto gracias al cierre rápido independiente de la velocidad de actuación del mando.

■ Producto precableado: Entrada / Salida en el mismo lado.

Consumo de energía
