¿Por qué es esencial el dispositivo de protección de voltaje (VPD) para la seguridad eléctrica doméstica e industrial?

Abstracto

Las fluctuaciones de voltaje, la sobretensión, la subtensión y las sobretensiones son peligros ocultos comunes en los sistemas de suministro de energía, que pueden fácilmente causar que el equipo se queme, acortar la vida útil e incluso riesgos de incendio.VPD(Dispositivo de protección de voltaje) proporciona funciones de monitoreo en tiempo real, corte rápido y recuperación automática para proteger circuitos y equipos eléctricos. Este artículo explica el principio de funcionamiento, la clasificación, los escenarios de aplicación, los criterios de selección y las especificaciones de instalación del dispositivo de protección de voltaje, combinados con casos prácticos para ayudar a los usuarios a comprender la importancia de la protección de voltaje y elegir los productos adecuados. También presenta fabricantes profesionales y soluciones de alta calidad para mejorar la seguridad y la estabilidad del consumo de energía.

Tabla de contenido

• 1. Riesgos de voltaje comunes en los sistemas eléctricos modernos
• 2. Funciones básicas y principios de funcionamiento del dispositivo de protección de voltaje
• 3. Principales tipos y parámetros técnicos de dispositivos de protección de voltaje
• 4. Escenarios de aplicación del dispositivo de protección de voltaje
• 5. Criterios de selección para dispositivos de protección de voltaje
• 6. Especificaciones de instalación y uso
• 7. Preguntas frecuentes
• 8. Conclusión y soluciones recomendadas

1. Riesgos de voltaje comunes en los sistemas eléctricos modernos

En la vida diaria y en la producción industrial, la estabilidad del voltaje de la fuente de alimentación es crucial para el funcionamiento seguro de los equipos eléctricos. Sin embargo, en el funcionamiento real, la red eléctrica a menudo se ve afectada por varios factores, lo que provoca anomalías en el voltaje. Estas anomalías suelen ser invisibles e intangibles, pero con el tiempo causarán daños continuos a los equipos eléctricos e incluso provocarán graves accidentes de seguridad.

La sobretensión se refiere al voltaje que excede el rango de trabajo normal, como el voltaje que aumenta repentinamente de 220 V a 270 V o más. Esta situación es causada principalmente por rayos, operaciones de conmutación de red, fallas de cortocircuito, etc. La sobretensión atravesará directamente la capa de aislamiento del equipo eléctrico, quemará placas de circuito, bobinas y otros componentes, y causará daños permanentes al equipo. En el caso de los electrodomésticos, el sobrevoltaje es el principal culpable de quemar televisores, refrigeradores, aires acondicionados y otros equipos; En el caso de los equipos industriales, la sobretensión provocará paradas en las líneas de producción, daños a los instrumentos de precisión y enormes pérdidas económicas.

Subtensión significa que el voltaje es inferior al valor de funcionamiento normal, como por ejemplo una caída de 220 V a 170 V o incluso menos. La baja tensión hará que el equipo no arranque normalmente, el motor se detenga, la corriente aumente bruscamente y el equipo se caliente seriamente. El funcionamiento con bajo voltaje a largo plazo acelerará el envejecimiento del equipo, acortará la vida útil y también puede provocar cortes de circuito y fallas de energía, lo que afectará la producción y la vida normales.

Además de la sobretensión y la subtensión, también son riesgos habituales las sobretensiones y las fluctuaciones instantáneas de tensión. Las sobrecorrientes son corrientes instantáneas de alta intensidad, que a menudo van acompañadas de anomalías de voltaje, que pueden impactar el circuito y dañar los componentes electrónicos sensibles. Las fluctuaciones instantáneas de voltaje provocarán un funcionamiento inestable de los equipos, parpadeos de la pantalla, errores de datos y otros problemas, especialmente en equipos electrónicos de precisión, equipos médicos y equipos de comunicación, que tienen un gran impacto.

Según las estadísticas relevantes de seguridad eléctrica, más del 60% de las fallas de los equipos eléctricos son causadas por anormalidades en el voltaje. Estas fallas no solo aumentan el costo de mantenimiento y reemplazo de los equipos, sino que también generan riesgos potenciales para la seguridad, como descargas eléctricas e incendios. Por lo tanto, es urgente tomar medidas efectivas de protección del voltaje para controlar el voltaje dentro de un rango seguro y garantizar el funcionamiento seguro del equipo.

2. Funciones básicas y principios de funcionamiento del dispositivo de protección de voltaje

El dispositivo de protección de voltaje es un equipo eléctrico especial diseñado para monitorear y proteger el voltaje del circuito. Su objetivo principal es detectar anomalías de voltaje en tiempo real, cortar rápidamente el circuito cuando el voltaje excede el rango seguro y restaurar automáticamente el suministro de energía después de que el voltaje vuelve a la normalidad, para lograr una protección integral del circuito y el equipo.

El principio de funcionamiento del dispositivo de protección de voltaje se basa en muestreo de voltaje en tiempo real y juicio inteligente. El dispositivo está equipado con un circuito de muestreo de voltaje de alta precisión, que puede recolectar continuamente el valor de voltaje de la línea de suministro de energía. La señal de tensión recogida se transmite a la unidad de control central, que compara la tensión real con el rango de tensión seguro establecido (umbral de sobretensión y umbral de subtensión).

Cuando el voltaje real es mayor que el umbral de sobretensión o menor que el umbral de subtensión, la unidad de control envía inmediatamente una señal de control para activar el relé o el disyuntor para cortar rápidamente el suministro de energía, con un tiempo de corte que generalmente no excede 1 segundo. Esta rápida velocidad de respuesta puede prevenir eficazmente que las anomalías de voltaje causen daños al equipo trasero. Después de que el voltaje de la fuente de alimentación regrese al rango seguro normal, el dispositivo cerrará automáticamente el circuito después de un tiempo de retardo establecido para restaurar la fuente de alimentación, sin operación manual, lo cual es conveniente y eficiente.

El dispositivo de protección de voltaje de alta calidad también tiene función de protección contra sobrecorriente, que puede monitorear la corriente en el circuito al mismo tiempo. Cuando la corriente excede el valor nominal debido a un cortocircuito, sobrecarga y otras razones, el dispositivo también cortará el circuito a tiempo para lograr la doble protección de voltaje y corriente. Además, algunos modelos avanzados adoptan un diseño modular, con un rendimiento estable, una larga vida útil y pueden adaptarse a diferentes entornos de trabajo.

VPDSubvierte el modo de protección pasiva tradicional, realiza monitoreo activo en tiempo real y protección automática, y es una garantía importante para la seguridad eléctrica moderna. Es como un "guardia de seguridad" exclusivo para el circuito, que protege la seguridad del voltaje las 24 horas del día, eliminando de raíz los peligros ocultos.

3. Principales tipos y parámetros técnicos de dispositivos de protección de voltaje

Existen varios tipos de dispositivos de protección de voltaje en el mercado, que se pueden dividir en diferentes categorías según el escenario de aplicación, la especificación actual, el número de fases y la función de ajuste. Comprender los tipos y parámetros ayuda a los usuarios a elegir el producto adecuado.

3.1 Clasificación según las especificaciones actuales

• Dispositivo de protección de voltaje de 40A: adecuado para circuitos domésticos de pequeña potencia, como iluminación, pequeños electrodomésticos, etc.
• Dispositivo de protección de voltaje 63A: común en circuitos principales domésticos, pequeñas tiendas y oficinas, con gran aplicabilidad.
• Dispositivo de protección de voltaje de 100A: utilizado en escenarios industriales y comerciales con gran consumo de energía, como pequeñas fábricas, talleres, etc.

3.2 Clasificación por Número de Fase

• Dispositivo de Protección de Tensión Monofásico: para alimentación monofásica de 220V, muy utilizado en hogares, oficinas, etc.
• Dispositivo de Protección de Tensión Trifásica: para alimentación trifásica de 380V, apto para líneas de producción industriales, grandes equipos, etc.

3.3 Clasificación por Función de Ajuste

• Tipo de valor fijo: los umbrales de sobretensión y subtensión son fijos, de estructura simple y rentables.
• Tipo ajustable: el voltaje de protección y el tiempo de retardo de recuperación se pueden ajustar manualmente, adecuado para escenarios especiales con altos requisitos.

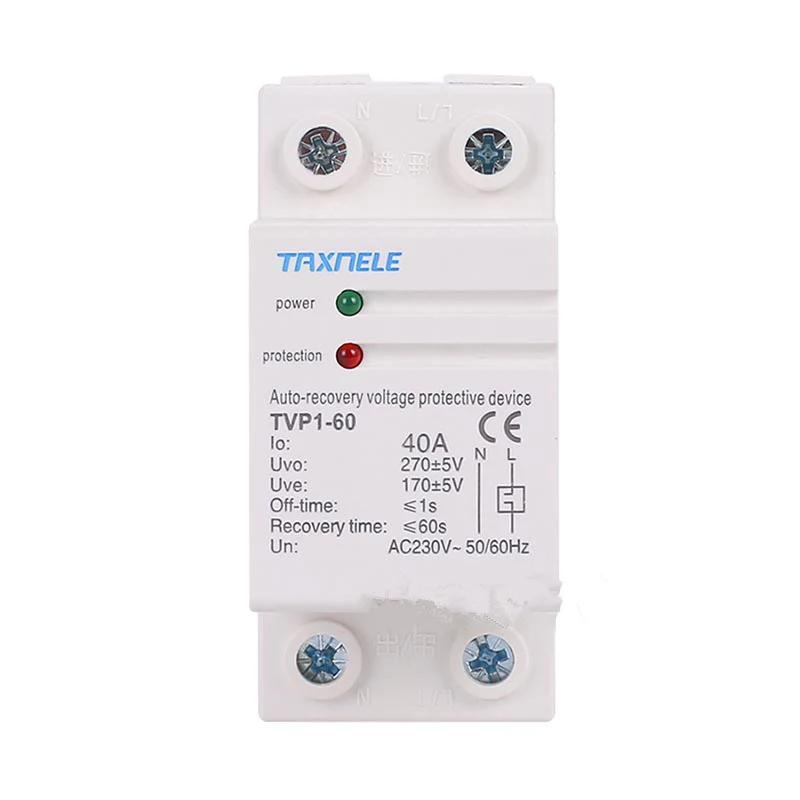

3.4 Parámetros técnicos básicos

Parámetro	Descripción
Tensión nominal	AC230V~50/60Hz (monofásico), compatible con los estándares de suministro de energía comunes
Umbral de sobretensión	270±5V (tipo fijo), 230V-300V (tipo ajustable)
Umbral de subtensión	170±5V (tipo fijo), 145-210V (tipo ajustable)
Hora límite	≤1s, respuesta rápida para evitar daños al equipo
Tiempo de recuperación	≤60s (tipo fijo), 3s-300s (tipo ajustable)
Protección contra sobrecorriente	1A-63A (ajustable), doble protección de voltaje y corriente

Estos parámetros son la base central para medir el rendimiento del dispositivo de protección de voltaje. Los productos de alta calidad adoptan componentes electrónicos de alta calidad y un diseño de circuito estable para garantizar la precisión y confiabilidad de los indicadores de parámetros.

4. Escenarios de aplicación del dispositivo de protección de voltaje

El dispositivo de protección de voltaje tiene una amplia gama de aplicaciones, que abarcan campos domésticos, comerciales, industriales y otros, y brindan protección de voltaje para diferentes tipos de equipos eléctricos.

En el sector doméstico, el dispositivo de protección de voltaje se utiliza principalmente en la puerta principal de la casa, la cocina, el baño y otros circuitos clave. Puede proteger refrigeradores, aires acondicionados, lavadoras, televisores y otros electrodomésticos contra daños por sobretensión y subtensión. Especialmente en áreas con suministro eléctrico inestable o tormentas eléctricas frecuentes, la instalaciónVPDPuede reducir en gran medida la probabilidad de que se quemen los equipos eléctricos y garantizar la seguridad del uso familiar de la electricidad.

En el ámbito comercial, los edificios de oficinas, tiendas, hoteles y otros lugares necesitan un suministro de energía estable para respaldar el funcionamiento de computadoras, impresoras, cajas registradoras, sistemas de iluminación y otros equipos. El dispositivo de protección de voltaje puede evitar que las anomalías de voltaje provoquen tiempo de inactividad del equipo y pérdida de datos, garantizando el funcionamiento normal de las actividades comerciales. Para comercios pequeños con alto consumo de energía, como catering y supermercados, los modelos de alta corriente pueden satisfacer la demanda de carga.

En el campo industrial, el dispositivo de protección de voltaje trifásico se usa ampliamente en líneas de producción, motores, bombas, ventiladores y otros equipos. Los equipos industriales tienen requisitos de alta potencia y alta precisión, y las anomalías de voltaje provocarán enormes pérdidas. Las funciones de recuperación automática y protección contra sobrecorriente del dispositivo pueden reducir el tiempo de inactividad y mejorar la eficiencia de la producción. Es un dispositivo de seguridad indispensable en los sistemas de distribución de energía industrial.

Además, las estaciones base de comunicaciones, equipos médicos, sistemas de monitoreo y otros escenarios especiales también necesitan un dispositivo de protección de voltaje para su protección. Estos escenarios tienen altos requisitos de estabilidad de energía y las fluctuaciones de voltaje afectarán el funcionamiento normal de los equipos e incluso provocarán accidentes médicos o interrupciones en las comunicaciones. Las funciones de monitoreo de alta precisión y protección rápida del dispositivo pueden cumplir con los estrictos requisitos de seguridad de estos escenarios.

5. Criterios de selección para dispositivos de protección de voltaje

Elegir el dispositivo de protección de voltaje adecuado es la clave para aprovechar al máximo su efecto protector. Los usuarios deben seleccionar productos basándose en factores como el escenario de aplicación, la carga de energía, el tipo de fuente de alimentación y los requisitos funcionales.

En primer lugar, determine la especificación actual según la carga de energía. Calcule la potencia total del circuito protegido, seleccione el dispositivo con una corriente nominal mayor que la corriente de trabajo real y deje un cierto margen. Para uso doméstico, suele ser suficiente 40 A o 63 A; para uso industrial y comercial con gran consumo de energía, se deben seleccionar especificaciones de 100 A o superiores.

En segundo lugar, seleccione monofásico o trifásico según el tipo de alimentación. Fuente de alimentación monofásica de 220 V para uso doméstico y comercial pequeño, elija un dispositivo de protección de voltaje monofásico; producción industrial y otros escenarios de suministro de energía trifásico de 380 V, elija productos trifásicos.

En tercer lugar, elija valor fijo o tipo ajustable según los requisitos funcionales. Los escenarios domésticos comunes pueden elegir productos de valor fijo con operación simple y alto costo; Los escenarios con requisitos de voltaje especiales o que necesitan ajustar parámetros, como salas de equipos de precisión, pueden elegir modelos ajustables para establecer de manera flexible umbrales de protección y tiempo de retardo.

En cuarto lugar, preste atención a la calidad y certificación del producto. Elija productos con CE y otras certificaciones de seguridad, que adopten componentes electrónicos de alta calidad y diseño modular, con un rendimiento estable y una larga vida útil. Evite elegir productos inferiores para evitar fallas en la protección o posibles riesgos de seguridad.

Por último, dé prioridad a los productos con función de recuperación automática. La recuperación automática puede evitar el problema del cierre manual después de la recuperación de voltaje, especialmente en escenarios desatendidos, lo que mejora la comodidad de uso.

6. Especificaciones de instalación y uso

La instalación correcta y el uso estandarizado son garantías importantes para el funcionamiento normal del Dispositivo de Protección de Tensión. Se deben seguir los siguientes pasos y precauciones durante la instalación y el uso.

Antes de la instalación, apague la fuente de alimentación principal para garantizar que no haya electricidad en el circuito y evitar accidentes por descargas eléctricas. Verifique la apariencia del dispositivo en busca de daños y confirme que los parámetros coincidan con el circuito protegido.

Durante la instalación, conecte el extremo de entrada a la línea de alimentación y el extremo de salida al equipo de carga según el diagrama de cableado. Asegúrese de que el cableado sea firme y esté en buen contacto, y evite que el cableado suelto provoque calor o un contacto deficiente. El dispositivo debe instalarse en un ambiente seco, ventilado y con gases no corrosivos, lejos de fuentes de calor y agua.

Después de la instalación, encienda la fuente de alimentación y pruebe la función. Simule condiciones de sobretensión y subtensión para comprobar si el dispositivo puede cortar el suministro de energía normalmente; Restaure el voltaje normal para comprobar si la función de recuperación automática es efectiva. Confirme que todas las funciones sean normales antes de ponerlas en uso formal.

Durante el uso, verifique periódicamente el estado de funcionamiento del dispositivo, como las luces indicadoras, la temperatura del cableado, etc. Si se encuentran fenómenos anormales como luz indicadora apagada, calor anormal, disparos frecuentes, corte inmediatamente el suministro de energía para su inspección o comuníquese con personal de mantenimiento profesional.

No modifique el circuito interno del dispositivo sin permiso para evitar dañar la función de protección. Para los modelos ajustables, configure los parámetros de acuerdo con las necesidades reales del equipo y no los ajuste ni demasiado flojos ni demasiado apretados para garantizar el efecto de protección.

7. Preguntas frecuentes

8. Conclusión y soluciones recomendadas

La anomalía de voltaje es un peligro potencial oculto en los sistemas de suministro de energía, que amenaza la seguridad de los equipos eléctricos y la propiedad personal. El dispositivo de protección de voltaje, con sus funciones de monitoreo en tiempo real, protección rápida y recuperación automática, se ha convertido en un dispositivo de seguridad esencial en el consumo de energía moderno.

Ya sea que se trate de escenarios domésticos, comerciales o industriales, la instalación de alta calidadVPDPuede evitar eficazmente daños al equipo causados ​​por anomalías de voltaje, reducir los costos de mantenimiento y mejorar la seguridad y estabilidad del consumo de energía. Elegir productos con certificaciones completas, rendimiento estable y parámetros adecuados es la clave para garantizar el efecto de protección.

ZHEJIANG SINGI ELECTRICAL LLCes un fabricante profesional de equipos de protección de voltaje, que ofrece una gama completa de productos de dispositivos de protección de voltaje de alta calidad, que cubren 40 A, 63 A, 100 A y otras especificaciones, opciones monofásicas y trifásicas, modelos de valor fijo y ajustables para satisfacer las necesidades de diferentes escenarios. Los productos adoptan componentes electrónicos de alta calidad y un diseño modular, con un rendimiento estable, certificaciones completas y un servicio postventa perfecto.

Para garantizar su seguridad eléctrica y elegir soluciones confiables de protección de voltaje,contáctanos¡Ahora para obtener una selección de productos profesional y soporte técnico!
