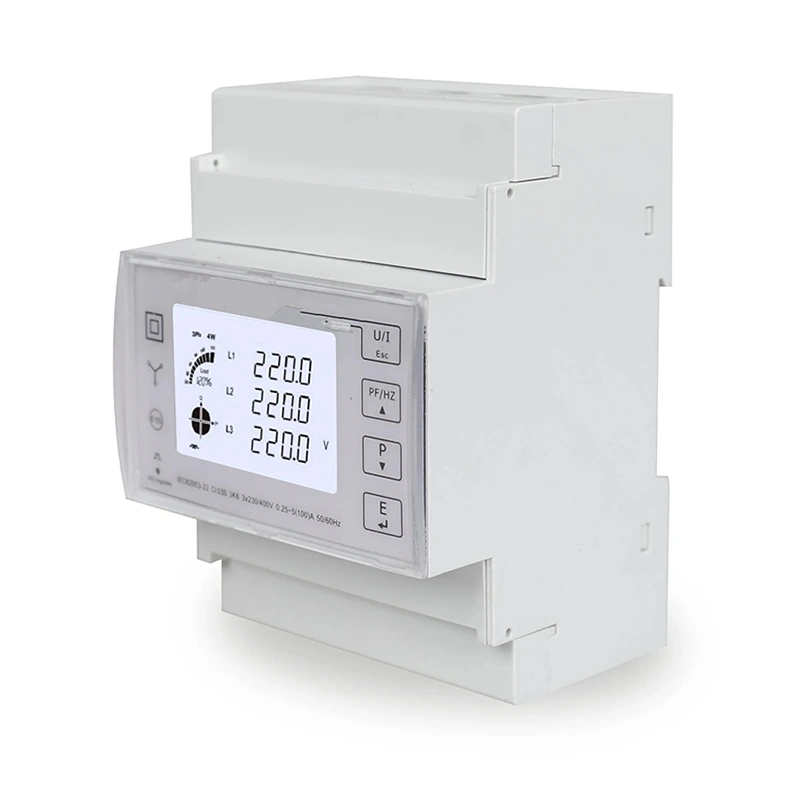

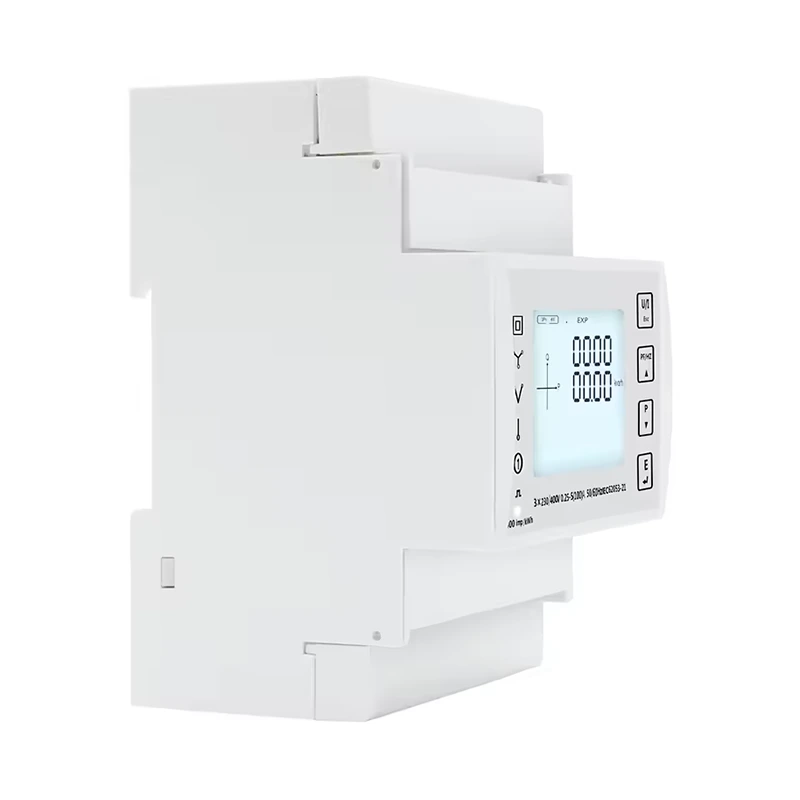

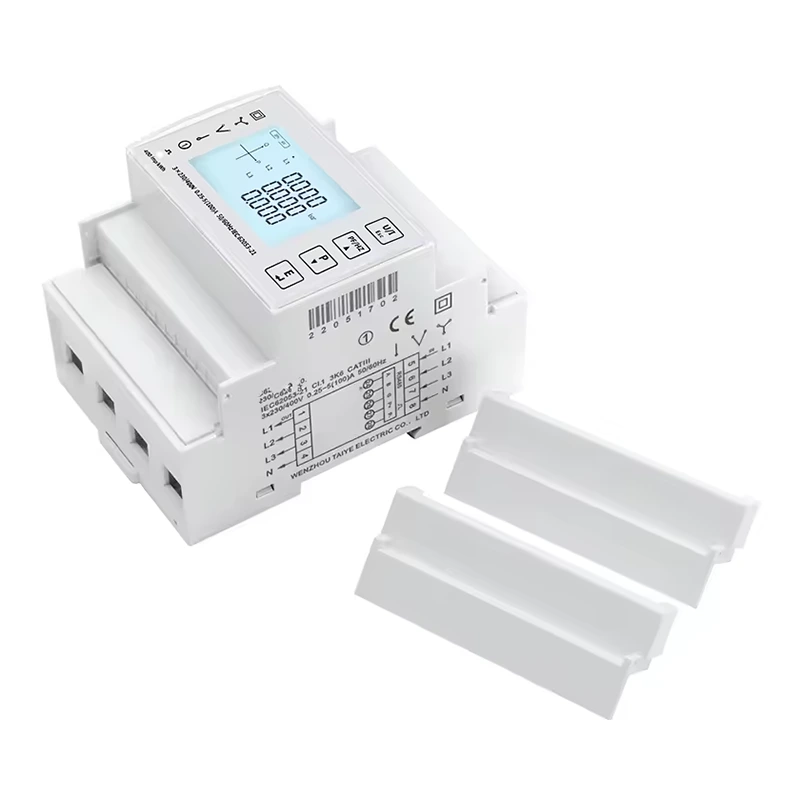

Medidor digital de carril DIN trifásico RS485

Como fabricante profesional de medidor digital de riel Din trifásico RS485 de alta calidad, puede estar seguro de comprar un medidor digital de riel Din trifásico RS485 en nuestra fábrica. Y le ofreceremos el mejor servicio postventa y entrega oportuna. El medidor digital de riel DIN trifásico RS485 está diseñado para medir energía activa de CA trifásica de cuatro cables, como aplicaciones residenciales, de servicios públicos e industriales. Es un medidor de larga duración con la ventaja de alta estabilidad, alta capacidad de sobrecarga, baja pérdida de energía y pequeño volumen.

Enviar Consulta

Descripción del Producto

Wenzhou Changjiu Technology Co., Ltd. es un fabricante y proveedor profesional de medidor digital de carril DIN trifásico RS485 en China, conocido por su servicio de calidad. Siguiendo la búsqueda de una calidad perfecta de los productos, muchos clientes han satisfecho nuestro medidor digital de riel DIN trifásico RS485. Para garantizar la calidad y las necesidades del cliente, hemos cooperado con grupos energéticos nacionales con una gran capacidad de producción. Examinaremos estrictamente a cada proveedor y enviaremos videos a los clientes para que los vean.

Carácter del medidor digital de carril DIN trifásico RS485:

1) Acceso directo de corriente máxima de 100 A.

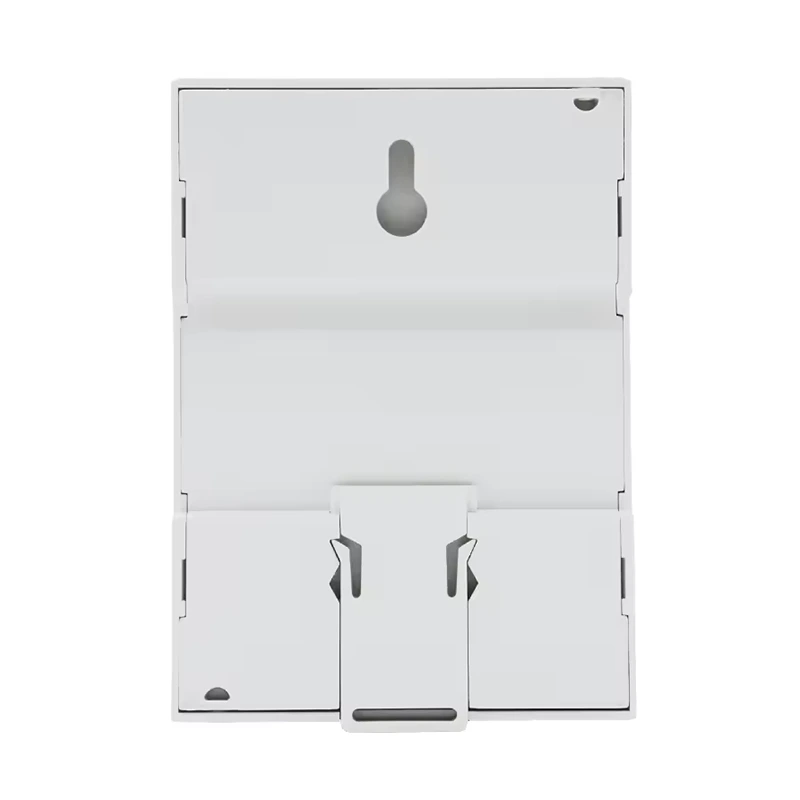

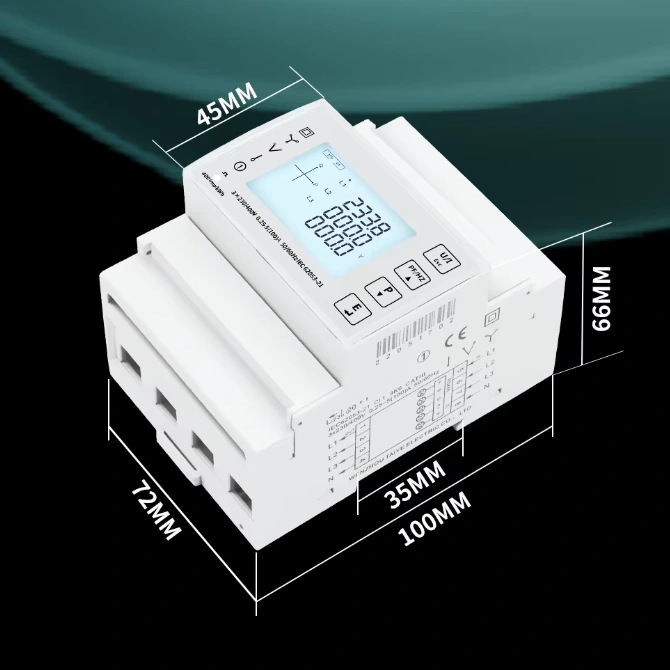

2) Montaje en carril DIN, ancho estándar de 4 módulos.

3) El diseño del botón táctil mejora la operabilidad del botón y reduce la tasa de falla del botón

4) Medición de parámetros multifunción, que proporciona voltaje, corriente, potencia activa, potencia reactiva, potencia aparente, factor de potencia, ángulo de fase, etc.

5) Proporcionar los datos analíticos del contenido armónico total de tensiones y corrientes. Proporciona una variedad de datos estadísticos y funciones de almacenamiento local, como energía bidireccional, demanda y otros datos estadísticos.

6) Proporcionar estadísticas mensuales de consumo de electricidad de los últimos 12 meses y estadísticas diarias de consumo de electricidad de los últimos 31 días.

7) admite la función de sincronización dual del tiempo de funcionamiento de inicio del medidor y el tiempo de funcionamiento de carga.

8) admite el acceso a una señal de conmutación de 2 tarifas para la medición de energía de 2 tarifas.

9) Admite la función de comunicación RS485, velocidad en baudios de hasta 38400 bps, admite protocolo Modbus RTU, Mbus (opcional).

10) Admite una interfaz de salida de pulso de optoacoplador y se pueden configurar parámetros de salida.

11) El tiempo de actualización de la pantalla LCD es de 1 segundo, admite visualización de desplazamiento manual o automático (configurable)

Parámetros técnicos

Modelo	DAC4300/DAC4301/DAC4302/DAC4300CT/DAC4301CT/DAC4302CT
Características eléctricas	Tensión nominal (Un)	3*110/190V o 230/400V CA
	Tensión operativa	L-N: 85 a 275 VCA; L-L: 85 a 480 VCA
	Capacidad de sobrecarga de voltaje	2*Un por 1 segundo
	Tarifa actual (Ib)	5A
	Corriente máxima (Imax)	100A
	Corriente operativa	0,1% Ib a Imáx
	Capacidad de sobrecarga de corriente.	30*Imáx durante 0,01 segundos
	Rango de frecuencia operativa	45 - 65Hz
	Consumo de energía	<2W/10VA
	Constante de pulso	400 imp/kWh
	Mostrar	LCD con retroiluminación
	Lectura máxima de energía.	9999999,9 kWh/kVarh
	Tipo de medida	Trifásico de cuatro cables, trifásico de tres cables, monofásico de dos cables
Precisión de medición	voltaje, corriente	±0,5%
	potencia activa	±1,0% o 0,5%
	potencia reactiva	±2,0%
	poder aparente	±1,0%
	Energía activa	±1,0% o 0,5%
	Energía reactiva	±2,0%
	factor de potencia	±1,0%
	Frecuencia	±0,2%
Características ambientales	Temperatura de funcionamiento	-25 a +55ºC
	Temperatura de almacenamiento	-40 a +80ºC
	Humedad	< 90%, sin condensación
	Grado de contaminación	2
	Altitud	Hasta 2000m
	Vibración	10 Hz a 150 Hz, IEC 60068-2-6
	Grado de protección IP	Diseñado para pantalla frontal IP51, cuerpo del medidor IP30
Características electromagnéticas	Descarga electrostática	±8kV (descarga de contacto), ±15 kV (descarga de aire); Nivel 4, según IEC 61000-4-2
	Inmunidad a los campos radiados	10 V/m, 80 - 2000 MHz; Nivel 3, según IEC 61000-4-3
	Inmunidad a transitorios eléctricos rápidos	±4kV; Nivel 4, según IEC 61000-4-4
	Inmunidad a las sobretensiones	±4kV; Nivel 4, según IEC 61000-4-5
	Inmunidad a las perturbaciones conducidas	10 V, 0,15 - 80 MHz; Nivel 3, según IEC 61000-4-6
	Inmunidad a los campos magnéticos	CEI 61000-4-8
	Inmunidad a caídas de voltaje	CEI 61000-4-11
	Emisiones radiadas	Clase B, según EN55011
	Emisiones conducidas	Clase B, según EN55011
	Emisiones de armónicos	CEI 61000-3-2
Seguridad	Categoría de sobretensión	CAT III, según IEC 61010-1
	Categoría de medición	CAT III, según IEC 61010-1
	Aislamiento	Prueba de voltaje CA: 4 kV durante 1 minuto
	Aislamiento	Prueba de voltaje de impulso: 6 kV - forma de onda de 1,2/50 µS
	Clase protectora	II, según IEC61010-1
Comunicaciones	Interfaces estándar y protocolos.	RS485 de 2 hilos, Modbus RTU Opcional: Autobús
	Crear una tarifa	1200 a 38400 bps, el valor predeterminado es 9600 bps
	bit de paridad	Ninguno, Par, Impar, el valor predeterminado es Ninguno
	bit de parada	1 o 2, el valor predeterminado es 1
	Tiempo de respuesta	<100 ms
	Modo de transmisión	semidúplex
	Distancia de transmisión	Hasta 1000m
	Máx. Carga de autobuses	64 piezas
Salida de pulso	Tipo de interfaz	Optoacoplador de colector abierto
	Constante de pulso	Por pulso igual a 0,001/0,01/0,1/1 kWh/kvarh (Configurable)
	Ancho de pulso	60/100/200 milisegundos (configurable), el valor predeterminado es 100 milisegundos
	Tipo de salida de pulso	Importar/exportar/energía activa total, Importar/exportar/energía reactiva total (Configurable)
	Clase	Clase A, según IEC 62053-31
	voltaje de entrada	5 a 27 VCC
